圆盘粉碎机主要用于煤、焦炭、矿石等中等硬度物料的粉碎。是冶金、地质、建材、化工等行业化验室中，对物料粉碎的必备设备。

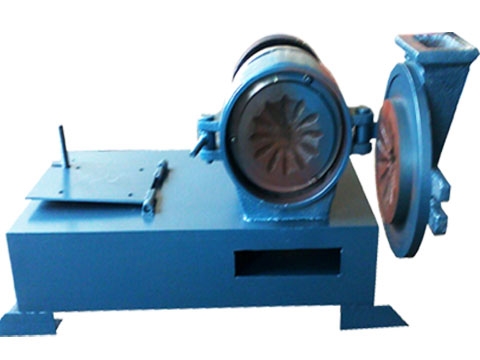

圆盘粉碎机主要由机体、底座、主轴、活动磨盘、固定磨盘、端盖及料斗等构成。电机启动后，经三角皮带将动力传给皮带轮，带动主轴旋转，并使活动磨盘固定磨盘相对运动产生挤压磋磨作用，从而使进入磨盘中间的物料被粉碎。出料粒度可通过大小手轮、主轴等调整磨盘间隙达到控制粒度的目的。机体、端盖、上盖组成一个工作室，物料粉碎在工作室内进行，物料从端盖上方的加料口中加入，进入两磨盘中间，由于挤压磋磨作用试样粉碎，粉碎后的试样从两磨盘中间的间隙内流出。落到下面的料斗中。
调节机构的原理是，松开大手轮，旋转小手轮，使调节螺杆转动推动主轴，使活动盘前进或后退。从而调节了两磨盘的间隙，达到调节的物料粒度的目的。
该机性能稳定，噪音低，清扫方便。磨盘为高锰钢材料，耐磨耐用。
圆盘粉碎机主要规格和技术参数：
|
XPF圆盘粉碎机 |
|
|
项目 |
参数值 |
|
型号 |
XPFφ150 |
|
磨盘直径 |
φ150mm |
|
最大给料粒度 |
2-3mm |
|
出料粒度 |
0.1mm |
|
生产率 |
20kg/h |
|
电机功率 |
1.1kw |
|
外形尺寸 |
550x490x360mm |
|
重量 |
110kg |
|
型号 |
XPFφ175 |
|
磨盘直径 |
φ175mm |
|
最大给料粒度 |
2-3mm |
|
出料粒度 |
0.074-0.15mm |
|
生产率 |
25kg/h |
|
电机功率 |
1.1kw |
|
外形尺寸 |
550x490x365mm |
|
重量 |
130kg |
|
型号 |
XPFφ250 |
|
磨盘直径 |
φ250mm |
|
最大给料粒度 |
8mm |
|
出料粒度 |
0.3mm |
|
生产率 |
50kg/h |
|
电机功率 |
3kw |
|
外形尺寸 |
770x510x500mm |
|
重量 |
180kg |

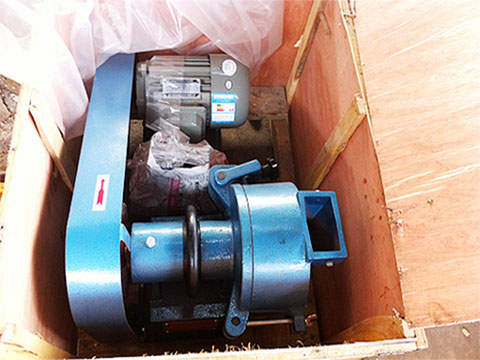

圆盘粉碎机包装图片
