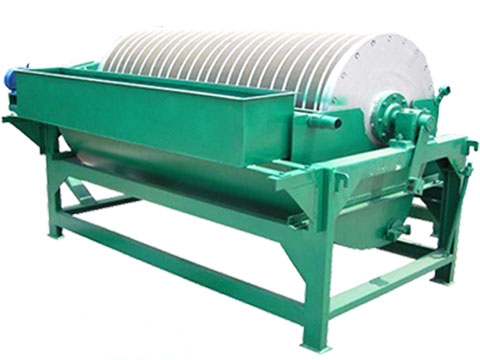

CT系列湿式永磁筒式磁选机广泛用于选矿、洗煤和化工等部门，用于湿式选别粒度6-0毫料的强磁性矿物，并将矿物分为磁性物和非磁性物两种产品，它所选别的强磁性物的比磁化系数*应不于3000*1000000立方厘米/克，属于这类矿物有磁铁矿，磁黄铁矿等，对于赤铁矿、褐铁矿、菱铁矿等须预先进行磁化焙烧，方能进行选别。
同一圆筒可配三种槽体，即半逆流槽、逆流槽、顺流槽，以适应不同选别工艺。
半逆流槽适用于矿山粒度为0.5-0mm的强磁性矿物的湿式粗选和精选，尤其适用于粒度为0.15-0mm矿物的精选。逆流槽选用于矿山粒度为0.6-0mm的强磁性矿物的湿式粗选的精选，尤其适用于洗煤厂重介质回收等。顺流槽适用于矿山粒度为6-0mm的粗选和精选。半逆流槽和顺流槽都可以串联使用，提高精矿品位。
磁选机主要规格和技术参数：
|
CT系列湿式永磁筒式磁选机 |
||
|
项目 |
参数值 |
|
|
型号 |
CTB(N.S)-618 |
|
|
圆筒尺寸（筒径x筒长） |
600x1800mm |
|
|
筒表面磁 |
磁极几何中心值 |
120MT |
|
|
扫选区平均值 |
145MT |
|
|
最高磁感应强度 |
170MT |
|
处理能力 |
干矿量 |
15-30t/h |
|
|
矿浆量 |
48m³/h |
|
电机功率 |
3kw |
|
|
筒体转速 |
40r/min |
|
|
设备重量 |
1.39t |
|
|
减带机型号 |
250 |
|
|
型号 |
CTB(N.S)-712 |
|
|
圆筒尺寸（筒径x筒长） |
750x1200mm |
|
|
筒表面磁 |
磁极几何中心值 |
120MT |
|
|
扫选区平均值 |
155MT |
|
|
最高磁感应强度 |
180MT |
|
处理能力 |
干矿量 |
15-30t/h |
|
|
矿浆量 |
48m³/h |
|
电机功率 |
3kw |
|
|
筒体转速 |
35r/min |
|
|
设备重量 |
1.51t |
|
|
减带机型号 |
250 |
|
|
型号 |
CTB(N.S)-718 |
|
|
圆筒尺寸（筒径x筒长） |
700x1800mm |
|
|
筒表面磁 |
磁极几何中心值 |
120MT |
|
|
扫选区平均值 |
155MT |
|
|
最高磁感应强度 |
180MT |
|
处理能力 |
干矿量 |
20-45t/h |
|
|
矿浆量 |
72m³/h |
|
电机功率 |
3kw |
|
|
筒体转速 |
35r/min |
|
|
设备重量 |
2.05t |
|
|
减带机型号 |
250 |
|
|
型号 |
CTB(N.S)-918 |
|
|
圆筒尺寸（筒径x筒长） |
900x1800mm |
|
|
筒表面磁 |
磁极几何中心值 |
148MT |
|
|
扫选区平均值 |
165MT |
|
|
最高磁感应强度 |
190MT |
|
处理能力 |
干矿量 |
20-55t/h |
|
|
矿浆量 |
90m³/h |
|
电机功率 |
5.5kw |
|
|
筒体转速 |
28r/min |
|
|
设备重量 |
2.9t |
|
|
减带机型号 |
350 |
|
|
型号 |
CTB(N.S)-924 |
|
|
圆筒尺寸（筒径x筒长） |
900x2400mm |
|
|
筒表面磁 |
磁极几何中心值 |
148MT |
|
|
扫选区平均值 |
165MT |
|
|
最高磁感应强度 |
190MT |
|
处理能力 |
干矿量 |
30-75t/h |
|
|
矿浆量 |
110m³/h |
|
电机功率 |
5.5kw |
|
|
筒体转速 |
28r/min |
|
|
设备重量 |
3.5t |
|
|
减带机型号 |
350 |
|
|
型号 |
CTB(N.S)-1018 |
|
|
圆筒尺寸（筒径x筒长） |
1050x1800mm |
|
|
筒表面磁 |
磁极几何中心值 |
148MT |
|
|
扫选区平均值 |
165MT |
|
|
最高磁感应强度 |
190MT |
|
处理能力 |
干矿量 |
40-75t/h |
|
|
矿浆量 |
120m³/h |
|
电机功率 |
5.5kw |
|
|
筒体转速 |
22r/min |
|
|
设备重量 |
4.02t |
|
|
减带机型号 |
350 |
|
|
型号 |
CTB(N.S)-1021 |
|
|
圆筒尺寸（筒径x筒长） |
1050x2100mm |
|
|
筒表面磁 |
磁极几何中心值 |
148MT |
|
|
扫选区平均值 |
165MT |
|
|
最高磁感应强度 |
190MT |
|
处理能力 |
干矿量 |
40-88t/h |
|
|
矿浆量 |
140m³/h |
|
电机功率 |
5.5kw |
|
|
筒体转速 |
22r/min |
|
|
设备重量 |
4.25t |
|
|
减带机型号 |
350 |
|
|
型号 |
CTB(N.S)-1021 |
|
|
圆筒尺寸（筒径x筒长） |
1050x2100mm |
|
|
筒表面磁 |
磁极几何中心值 |
160MT |
|
|
扫选区平均值 |
240MT |
|
|
最高磁感应强度 |
280MT |
|
处理能力 |
干矿量 |
40-88t/h |
|
|
矿浆量 |
140m³/h |
|
电机功率 |
5.5kw |
|
|
筒体转速 |
22r/min |
|
|
设备重量 |
4.36t |
|
|
减带机型号 |
350 |
|
|
型号 |
CTB(N.S)-1024 |
|
|
圆筒尺寸（筒径x筒长） |
1050x2400mm |
|
|
筒表面磁 |
磁极几何中心值 |
148MT |
|
|
扫选区平均值 |
165MT |
|
|
最高磁感应强度 |
190MT |
|
处理能力 |
干矿量 |
52-100t/h |
|
|
矿浆量 |
160m³/h |
|
电机功率 |
5.5kw |
|
|
筒体转速 |
22r/min |
|
|
设备重量 |
4.71t |
|
|
减带机型号 |
350 |
|
|
型号 |
CTB(N.S)-1024 |
|
|
圆筒尺寸（筒径x筒长） |
1050x2400mm |
|
|
筒表面磁 |
磁极几何中心值 |
160MT |
|
|
扫选区平均值 |
240MT |
|
|
最高磁感应强度 |
280MT |
|
处理能力 |
干矿量 |
52-100t/h |
|
|
矿浆量 |
160m³/h |
|
电机功率 |
5.5kw |
|
|
筒体转速 |
22r/min |
|
|
设备重量 |
4.93t |
|
|
减带机型号 |
350 |
|
|
型号 |
CTB(N.S)-1030 |
|
|
圆筒尺寸（筒径x筒长） |
1050x3000mm |
|
|
筒表面磁 |
磁极几何中心值 |
160MT |
|
|
扫选区平均值 |
240MT |
|
|
最高磁感应强度 |
280MT |
|
处理能力 |
干矿量 |
65-125t/h |
|
|
矿浆量 |
200m³/h |
|
电机功率 |
7.5kw |
|
|
筒体转速 |
22r/min |
|
|
设备重量 |
6.2t |
|
|
减带机型号 |
400 |
|
|
型号 |
CTB(N.S)-1218 |
|
|
圆筒尺寸（筒径x筒长） |
1200x1800mm |
|
|
筒表面磁 |
磁极几何中心值 |
148MT |
|
|
扫选区平均值 |
165MT |
|
|
最高磁感应强度 |
190MT |
|
处理能力 |
干矿量 |
47-90t/h |
|
|
矿浆量 |
140m³/h |
|
电机功率 |
7.5kw |
|
|
筒体转速 |
19r/min |
|
|
设备重量 |
5.8t |
|
|
减带机型号 |
400 |
|
|
型号 |
CTB(N.S)-1218 |
|
|
圆筒尺寸（筒径x筒长） |
1200x1800mm |
|
|
筒表面磁 |
磁极几何中心值 |
160MT |
|
|
扫选区平均值 |
240MT |
|
|
最高磁感应强度 |
280MT |
|
处理能力 |
干矿量 |
47-90t/h |
|
|
矿浆量 |
140m³/h |
|
电机功率 |
7.5kw |
|
|
筒体转速 |
19r/min |
|
|
设备重量 |
6.1t |
|
|
减带机型号 |
400 |
|
|
型号 |
CTB(N.S)-1224 |
|
|
圆筒尺寸（筒径x筒长） |
1200x2400mm |
|
|
筒表面磁 |
磁极几何中心值 |
148MT |
|
|
扫选区平均值 |
160MT |
|
|
最高磁感应强度 |
190MT |
|
处理能力 |
干矿量 |
80-120t/h |
|
|
矿浆量 |
192m³/h |
|
电机功率 |
7.5kw |
|
|
筒体转速 |
19r/min |
|
|
设备重量 |
6.2t |
|
|
减带机型号 |
400 |
|
|
型号 |
CTB(N.S)-1224 |
|
|
圆筒尺寸（筒径x筒长） |
1200x2400mm |
|
|
筒表面磁 |
磁极几何中心值 |
160MT |
|
|
扫选区平均值 |
240MT |
|
|
最高磁感应强度 |
300MT |
|
处理能力 |
干矿量 |
80-120t/h |
|
|
矿浆量 |
192m³/h |
|
电机功率 |
11kw |
|
|
筒体转速 |
19r/min |
|
|
设备重量 |
6.35t |
|
|
减带机型号 |
400 |
|
|
型号 |
CTB(N.S)-1230 |
|
|
圆筒尺寸（筒径x筒长） |
1200x3000mm |
|
|
筒表面磁 |
磁极几何中心值 |
148MT |
|
|
扫选区平均值 |
165MT |
|
|
最高磁感应强度 |
190MT |
|
处理能力 |
干矿量 |
80-150t/h |
|
|
矿浆量 |
240m³/h |
|
电机功率 |
11kw |
|
|
筒体转速 |
19r/min |
|
|
设备重量 |
7.2t |
|
|
减带机型号 |
500 |
|
|
型号 |
CTB(N.S)-1230 |
|
|
圆筒尺寸（筒径x筒长） |
1200x3000mm |
|
|
筒表面磁 |
磁极几何中心值 |
160MT |
|
|
扫选区平均值 |
240MT |
|
|
最高磁感应强度 |
280MT |
|
处理能力 |
干矿量 |
80-150t/h |
|
|
矿浆量 |
240m³/h |
|
电机功率 |
11kw |
|
|
筒体转速 |
19r/min |
|
|
设备重量 |
7.35t |
|
|
减带机型号 |
500 |
|
|
型号 |
CTB(N.S)-1530 |
|
|
圆筒尺寸（筒径x筒长） |
1500x3000mm |
|
|
筒表面磁 |
磁极几何中心值 |
180MT |
|
|
扫选区平均值 |
240MT |
|
|
最高磁感应强度 |
300MT |
|
处理能力 |
干矿量 |
90-170t/h |
|
|
矿浆量 |
270m³/h |
|
电机功率 |
11kw |
|
|
筒体转速 |
14r/min |
|
|
设备重量 |
8.1t |
|
|
减带机型号 |
500 |
|
|
型号 |
CTB(N.S)-1540 |
|
|
圆筒尺寸（筒径x筒长） |
1500x4000mm |
|
|
筒表面磁 |
磁极几何中心值 |
180MT |
|
|
扫选区平均值 |
240MT |
|
|
最高磁感应强度 |
300MT |
|
处理能力 |
干矿量 |
115-220t/h |
|
|
矿浆量 |
350m³/h |
|
电机功率 |
11kw |
|
|
筒体转速 |
14r/min |
|
|
设备重量 |
9.3t |
|
|
减带机型号 |
500 |
|
