本机使用性能良好，效力高，适用于粗碎、中碎各种中等硬度的矿石和其它物料用、抗压强度极限不超过2000公斤力/厘米2的各种矿石、主要供地质、煤碳、矿山、冶金、化工、建材等部门和大专院校科研单位实验室使用。
密封式颚式破碎机工作原理
本机主要由机架、动颚、偏心轴、颚板、活动部件等零、部件组成。电动机通过三角皮带传动偏心轴，使动颚按照已调整好的轨迹进行运动，从而将破碎腔内的物料予以破碎。
机架系钢板焊接的，机架前壁上装有压紧板用螺栓紧固的固定颚板。在破碎腔左右的机架侧壁上装有边护板，以防止机架侧壁的磨损。
动颚为一成型铸钢件，正面装有活动颚板，其上部借偏心轴与滚动轴承悬挂在机架上，下部支承在活动部件上，并与活动部件成滚动接触。在偏心轴两端装有飞轮和带槽的皮带轮。机架焊接在机座上，电动机滑轨用螺栓固定在机座上，排料口装有排料抽屈，不用排料抽屈，可直接向下排料。
活动部件与支撑螺栓中间用∮9毫米销子连接，此销子在外来不能破碎的物料进入破碎腔内，本机载荷突增的情况下，起着保险作用，即销子自身迅即断裂，而保护其他机件不受损伤。支撑螺栓末端有一个手轮，此手轮是调节排料口大小的，调整时先将固定螺钉打开，然后旋转手轮，调整完毕后再捻紧固定螺钉，动颚最下面的挂勾及弹簧的连接使活动部件与动颚在运转时不脱落，由螺母调整。
PEF型排料口的调节是通过设备的左侧有个定位装置，拉开定位销即可选择任意定位孔。
密封式颚式破碎机主要规格和技术参数：
|
PE、PEF实验颚式破碎机 |
|
|
项目 |
参数值 |
|
型号 |
PE100x60 |
|
进料口尺寸 |
100x60mm |
|
最大给料粒度 |
50mm |
|
出料口尺寸 |
6-10mm |
|
生产能力 |
230-400kg/h |
|
主轴转速 |
650r/min |
|
电机功率 |
1.5kw |
|
重量 |
90kg |
|
型号 |
PEF100x60 |
|
进料口尺寸 |
100x60mm |
|
最大给料粒度 |
50mm |
|
出料口尺寸 |
0.1-15.1mm |
|
生产能力 |
45-550kg/h |
|
主轴转速 |
600r/min |
|
电机功率 |
2.1kw |
|
重量 |
260kg |
|
型号 |
PE100x100 |
|
进料口尺寸 |
100x100mm |
|
最大给料粒度 |
80mm |
|
出料口尺寸 |
3-25mm |
|
生产能力 |
400-1800kg/h |
|
主轴转速 |
500r/min |
|
电机功率 |
3kw |
|
重量 |
310kg |
|
型号 |
PEF125x100 |
|
进料口尺寸 |
125x100mm |
|
最大给料粒度 |
80mm |
|
出料口尺寸 |
5-25mm |
|
生产能力 |
400-1800kg/h |
|
主轴转速 |
500r/min |
|
电机功率 |
3kw |
|
重量 |
320kg |
|
型号 |
PE150x100 |
|
进料口尺寸 |
150x100mm |
|
最大给料粒度 |
90mm |
|
出料口尺寸 |
6-38mm |
|
生产能力 |
400-1800kg/h |
|
主轴转速 |
500r/min |
|
电机功率 |
3kw |
|
重量 |
350kg |
|
型号 |
PEF150x125 |
|
进料口尺寸 |
150x125mm |
|
最大给料粒度 |
100mm |
|
出料口尺寸 |
6-38mm |
|
生产能力 |
500-3000kg/h |
|
主轴转速 |
500r/min |
|
电机功率 |
3kw |
|
重量 |
385kg |
|
型号 |
PEF150x250 |
|
进料口尺寸 |
150x250mm |
|
最大给料粒度 |
125mm |
|
出料口尺寸 |
10-40mm |
|
生产能力 |
700-5000kg/h |
|
主轴转速 |
350r/min |
|
电机功率 |
5.5kw |
|
重量 |
750kg |

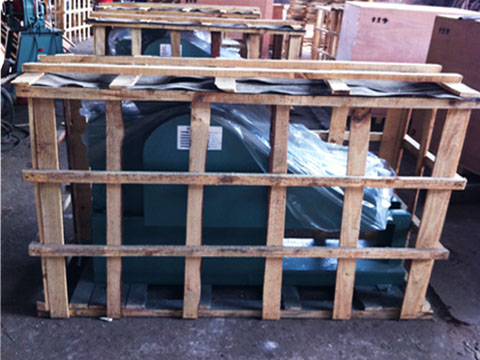

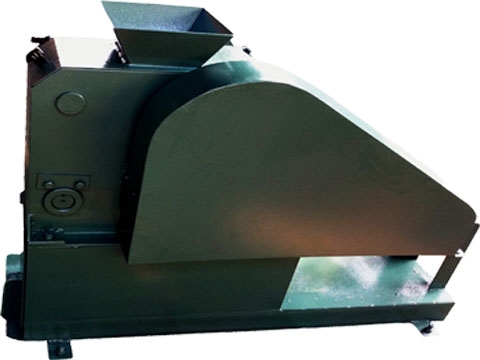

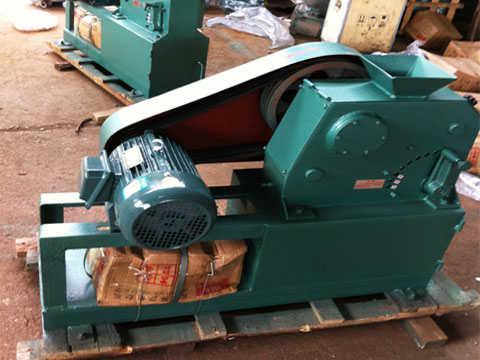

密封式颚式破碎机实拍图片、包装图片
