螺旋分级机是选矿的设备之一,螺旋分级机借助固体颗粒的比重不同，因而在液体中沉淀的速度不同的原理，进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。螺旋分级机简称分级机。
螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力螺旋分级机选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。
螺旋分级机主要规格和技术参数：
|
FLG高堰是螺旋分级机 |
||
|
项目 |
参数值 |
|
|
型号 |
FLG-5 |
|
|
螺旋直径 |
500mm |
|
|
螺旋转速 |
8-15r/min |
|
|
水槽（长x宽） |
4500x555mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
32t/d |
|
|
返砂量 |
143-261t/d |
|
传动电动机功率 |
1.1kw |
|
|
提升电动机功率 |
手动 |
|
|
重量 |
1600kg |
|
|
型号 |
FLG-7 |
|
|
螺旋直径 |
750mm |
|
|
螺旋转速 |
4-9.9r/min |
|
|
水槽（长x宽） |
5500x830mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
65t/d |
|
|
返砂量 |
256-564t/d |
|
传动电动机功率 |
3kw |
|
|
提升电动机功率 |
手动 |
|
|
重量 |
2900kg |
|
|
型号 |
FLG-10 |
|
|
螺旋直径 |
1000mm |
|
|
螺旋转速 |
1.6-7.6r/min |
|
|
水槽（长x宽） |
6500x1112mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
85t/d |
|
|
返砂量 |
473-1026t/d |
|
传动电动机功率 |
5.5kw |
|
|
提升电动机功率 |
手动 |
|
|
重量 |
4400kg |
|
|
型号 |
FLG-12 |
|
|
螺旋直径 |
1200mm |
|
|
螺旋转速 |
5-7r/min |
|
|
水槽（长x宽） |
6500x1372mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
155t/d |
|
|
返砂量 |
1170-1600t/d |
|
传动电动机功率 |
7.5kw |
|
|
提升电动机功率 |
1.5kw |
|
|
重量 |
8800kg |
|
|
型号 |
FLG-15 |
|
|
螺旋直径 |
1500mm |
|
|
螺旋转速 |
2-6r/min |
|
|
水槽（长x宽） |
8265x1664mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
235t/d |
|
|
返砂量 |
1140-2740t/d |
|
传动电动机功率 |
7.5kw |
|
|
提升电动机功率 |
2.2kw |
|
|
重量 |
11680kg |
|
|
型号 |
FLG-20 |
|
|
螺旋直径 |
2000mm |
|
|
螺旋转速 |
3.6-5.6r/min |
|
|
水槽（长x宽） |
8400x2200mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
400t/d |
|
|
返砂量 |
3890-5940t/d |
|
传动电动机功率 |
15kw |
|
|
提升电动机功率 |
3kw |
|
|
重量 |
20450kg |
|
|
型号 |
FLG-24 |
|
|
螺旋直径 |
2400mm |
|
|
螺旋转速 |
3.6r/min |
|
|
水槽（长x宽） |
9130x2600mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
580t/d |
|
|
返砂量 |
6800t/d |
|
传动电动机功率 |
18.5kw |
|
|
提升电动机功率 |
3kw |
|
|
重量 |
25650kg |
|
|
型号 |
FLG-30 |
|
|
螺旋直径 |
3000mm |
|
|
螺旋转速 |
3.2r/min |
|
|
水槽（长x宽） |
12500x3200mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
890t/d |
|
|
返砂量 |
11650t/d |
|
传动电动机功率 |
22kw |
|
|
提升电动机功率 |
4kw |
|
|
重量 |
37000kg |
|
|
型号 |
2FLG-12 |
|
|
螺旋直径 |
1200mm |
|
|
螺旋转速 |
6r/min |
|
|
水槽（长x宽） |
6500x2600mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
310t/d |
|
|
返砂量 |
2340-3200t/d |
|
传动电动机功率 |
7.2x2kw |
|
|
提升电动机功率 |
1.5x2kw |
|
|
重量 |
15840kg |
|
|
型号 |
2FLG-15 |
|
|
螺旋直径 |
1500mm |
|
|
螺旋转速 |
2.5,4,6r/min |
|
|
水槽（长x宽） |
8250x3200mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
470t/d |
|
|
返砂量 |
2280-5480t/d |
|
传动电动机功率 |
7.5x2kw |
|
|
提升电动机功率 |
2.2x2kw |
|
|
重量 |
22100kg |
|
|
型号 |
2FLG-20 |
|
|
螺旋直径 |
2000mm |
|
|
螺旋转速 |
3.6,5.5r/min |
|
|
水槽（长x宽） |
8400x4280mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
800t/d |
|
|
返砂量 |
7780-11880t/d |
|
传动电动机功率 |
11x2,15x2kw |
|
|
提升电动机功率 |
3x2kw |
|
|
重量 |
36400kg |
|
|
型号 |
2FLG-24 |
|
|
螺旋直径 |
2400mm |
|
|
螺旋转速 |
3.67r/min |
|
|
水槽（长x宽） |
9130x5100mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
1160t/d |
|
|
返砂量 |
13600t/d |
|
传动电动机功率 |
18.5x2kw |
|
|
提升电动机功率 |
3x2kw |
|
|
重量 |
45874kg |
|
|
型号 |
2FLG-30 |
|
|
螺旋直径 |
3000mm |
|
|
螺旋转速 |
3.2r/min |
|
|
水槽（长x宽） |
12500x6300mm |
|
|
倾斜角 |
14°-18°，30° |
|
|
生产能力 |
溢流量 |
1785t/d |
|
|
返砂量 |
23300t/d |
|
传动电动机功率 |
22x2kw |
|
|
提升电动机功率 |
4x2kw |
|
|
重量 |
73030kg |
|

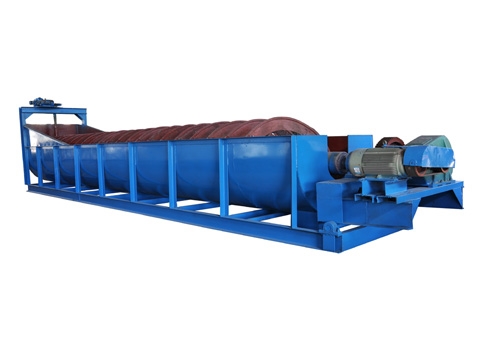

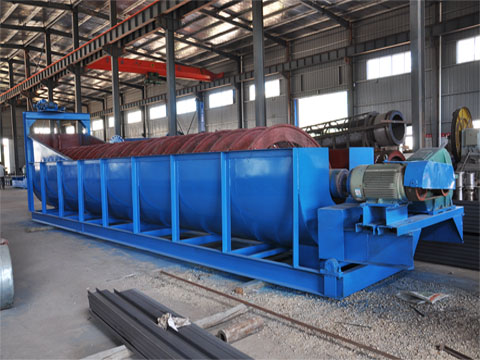

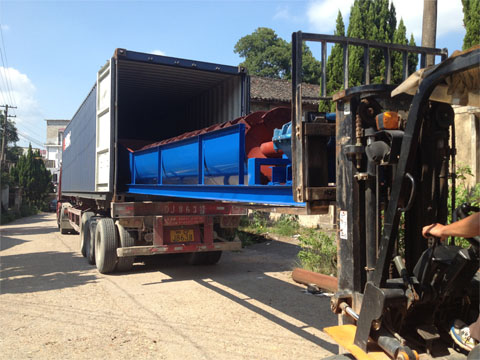

螺旋分级机实拍图片
