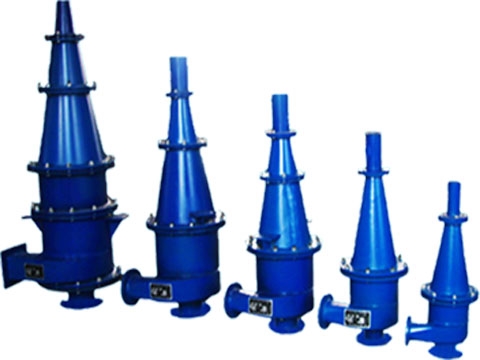

水力旋流器作为一种常见的分离分级设备，其工作原理是离心沉降，当待分离的两相（或三相）混合液以一定的压力从给矿口切线方向（或渐开线）进入旋流器后，产生强烈的三维椭圆形强旋转剪切旋流流动。由于粗颗粒（或重相）与细颗粒（或轻项）之间存在粒度差（或密度差），在离心力、向心力、浮力、流体阻力等作用下大部分粗颗粒（或重相）按螺旋轨迹下旋到底部，作为沉砂从沉砂口排出。细颗粒（轻相）在中心形成内螺旋矿流向上运动，作为溢流从溢流管排出。

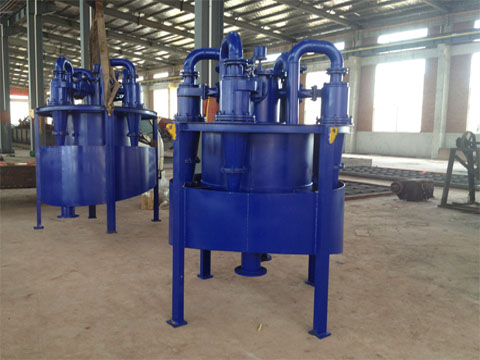

水力旋流器广泛用于工业：非金属矿、高领土、选矿、石油、化工、洗煤厂、造纸、污水处理等行业用于澄清、浓缩分级、脱砂、脱泥、脱水、分选、分离等。具有高效，节能并将逐步替代螺旋分级机作业。
水力旋流器主要规格和技术参数：
|
FX水力旋流器 |
|
|
项目 |
参数值 |
|
型号 |
FX750 |
|
筒体内径 |
750mm |
|
锥角 |
20° |
|
溢流管直径 |
180-290mm |
|
底流口直径 |
85-175mm |
|
最大给料粒度 |
16mm |
|
给料压力 |
0.04-0.2Mpa |
|
处理能力 |
400-500m/h |
|
分级粒度 |
74-300um |
|
外形尺寸 |
1210x910x2680mm |
|
重量 |
1500kg |
|
型号 |
FX710 |
|
筒体内径 |
710mm |
|
锥角 |
20° |
|
溢流管直径 |
175-270mm |
|
底流口直径 |
80-165mm |
|
最大给料粒度 |
16mm |
|
给料压力 |
0.04-0.2Mpa |
|
处理能力 |
350-450m/h |
|
分级粒度 |
74-250um |
|
外形尺寸 |
1255x1185x1040mm |
|
重量 |
1250kg |
|
型号 |
FX660 |
|
筒体内径 |
660mm |
|
锥角 |
45° |
|
溢流管直径 |
165-250mm |
|
底流口直径 |
80-155mm |
|
最大给料粒度 |
16mm |
|
给料压力 |
0.03-0.2Mpa |
|
处理能力 |
250-350m/h |
|
分级粒度 |
74-220um |
|
外形尺寸 |
1140x1000x2000mm |
|
重量 |
995kg |
|
型号 |
FX610 |
|
筒体内径 |
610mm |
|
锥角 |
45° |
|
溢流管直径 |
155-230mm |
|
底流口直径 |
75-140mm |
|
最大给料粒度 |
13mm |
|
给料压力 |
0.03-0.2Mpa |
|
处理能力 |
250-300m/h |
|
分级粒度 |
74-220um |
|
外形尺寸 |
875x950x1810mm |
|
重量 |
600kg |
|
型号 |
FX500 |
|
筒体内径 |
500mm |
|
锥角 |
20° |
|
溢流管直径 |
125-185mm |
|
底流口直径 |
55-115mm |
|
最大给料粒度 |
10mm |
|
给料压力 |
0.03-0.3Mpa |
|
处理能力 |
140-220m/h |
|
分级粒度 |
74-200um |
|
外形尺寸 |
850x700x2050mm |
|
重量 |
380kg |
|
型号 |
FX500 |
|
筒体内径 |
500mm |
|
锥角 |
15° |
|
溢流管直径 |
125-185mm |
|
底流口直径 |
55-115mm |
|
最大给料粒度 |
10mm |
|
给料压力 |
0.03-0.3Mpa |
|
处理能力 |
140-220m/h |
|
分级粒度 |
74-150um |
|
外形尺寸 |
850x700x2380mm |
|
重量 |
540kg |
|
型号 |
FX500 |
|
筒体内径 |
500mm |
|
锥角 |
45° |
|
溢流管直径 |
125-185mm |
|
底流口直径 |
55-115mm |
|
最大给料粒度 |
10mm |
|
给料压力 |
0.03-0.3Mpa |
|
处理能力 |
140-220m/h |
|
分级粒度 |
74-150um |
|
外形尺寸 |
850x825x1630mm |
|
重量 |
430kg |
|
型号 |
FX350 |
|
筒体内径 |
350mm |
|
锥角 |
20° |
|
溢流管直径 |
80-120mm |
|
底流口直径 |
30-70mm |
|
最大给料粒度 |
6mm |
|
给料压力 |
0.04-0.3Mpa |
|
处理能力 |
60-100m/h |
|
分级粒度 |
50-150um |
|
外形尺寸 |
775x620x1765mm |
|
重量 |
208kg |
|
型号 |
FX350 |
|
筒体内径 |
350mm |
|
锥角 |
15° |
|
溢流管直径 |
80-120mm |
|
底流口直径 |
30-70mm |
|
最大给料粒度 |
6mm |
|
给料压力 |
0.04-0.3Mpa |
|
处理能力 |
60-100m/h |
|
分级粒度 |
50-120um |
|
外形尺寸 |
775x620x1970mm |
|
重量 |
210kg |
|
型号 |
FX300 |
|
筒体内径 |
300mm |
|
锥角 |
20° |
|
溢流管直径 |
65-115mm |
|
底流口直径 |
20-50mm |
|
最大给料粒度 |
5mm |
|
给料压力 |
0.04-0.3Mpa |
|
处理能力 |
45-85m/h |
|
分级粒度 |
50-150um |
|
外形尺寸 |
498x485x1415mm |
|
重量 |
105kg |
|
型号 |
FX300 |
|
筒体内径 |
300mm |
|
锥角 |
15° |
|
溢流管直径 |
65-115mm |
|
底流口直径 |
20-50mm |
|
最大给料粒度 |
5mm |
|
给料压力 |
0.04-0.3Mpa |
|
处理能力 |
45-85m/h |
|
分级粒度 |
40-100um |
|
外形尺寸 |
498x485x1642mm |
|
重量 |
169kg |
|
型号 |
FX250 |
|
筒体内径 |
250mm |
|
锥角 |
20° |
|
溢流管直径 |
60-100mm |
|
底流口直径 |
16-45mm |
|
最大给料粒度 |
3mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
40-60m/h |
|
分级粒度 |
40-100um |
|
外形尺寸 |
410x380x1215mm |
|
重量 |
75kg |
|
型号 |
FX250 |
|
筒体内径 |
250mm |
|
锥角 |
15° |
|
溢流管直径 |
60-100mm |
|
底流口直径 |
16-45mm |
|
最大给料粒度 |
3mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
40-60m/h |
|
分级粒度 |
40-100um |
|
外形尺寸 |
410x380x1405mm |
|
重量 |
73kg |
|
型号 |
FX250 |
|
筒体内径 |
250mm |
|
锥角 |
10° |
|
溢流管直径 |
60-100mm |
|
底流口直径 |
16-45mm |
|
最大给料粒度 |
3mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
40-60m/h |
|
分级粒度 |
40-100um |
|
外形尺寸 |
410x380x1788mm |
|
重量 |
85kg |
|
型号 |
FX200 |
|
筒体内径 |
200mm |
|
锥角 |
20° |
|
溢流管直径 |
40-65mm |
|
底流口直径 |
16-32mm |
|
最大给料粒度 |
2mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
25-40m/h |
|
分级粒度 |
40-100um |
|
外形尺寸 |
362x330x1030mm |
|
重量 |
45kg |
|
型号 |
FX200 |
|
筒体内径 |
200mm |
|
锥角 |
15° |
|
溢流管直径 |
40-65mm |
|
底流口直径 |
16-32mm |
|
最大给料粒度 |
2mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
25-40m/h |
|
分级粒度 |
30-100um |
|
外形尺寸 |
410x330x1083mm |
|
重量 |
54kg |
|
型号 |
FX200 |
|
筒体内径 |
200mm |
|
锥角 |
10° |
|
溢流管直径 |
40-65mm |
|
底流口直径 |
16-32mm |
|
最大给料粒度 |
2mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
25-40m/h |
|
分级粒度 |
30-100um |
|
外形尺寸 |
400x365x1490mm |
|
重量 |
60kg |
|
型号 |
FX150 |
|
筒体内径 |
150mm |
|
锥角 |
20° |
|
溢流管直径 |
30-45mm |
|
底流口直径 |
8-22mm |
|
最大给料粒度 |
1.5mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
11-20m/h |
|
分级粒度 |
30-74um |
|
外形尺寸 |
310x265x820mm |
|
重量 |
29kg |
|
型号 |
FX150 |
|
筒体内径 |
150mm |
|
锥角 |
15° |
|
溢流管直径 |
30-45mm |
|
底流口直径 |
8-22mm |
|
最大给料粒度 |
1.5mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
11-20m/h |
|
分级粒度 |
30-74um |
|
外形尺寸 |
310x265x878mm |
|
重量 |
30kg |
|
型号 |
FX150 |
|
筒体内径 |
150mm |
|
锥角 |
10° |
|
溢流管直径 |
30-45mm |
|
底流口直径 |
8-22mm |
|
最大给料粒度 |
1.5mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
11-20m/h |
|
分级粒度 |
30-74um |
|
外形尺寸 |
310x265x1160mm |
|
重量 |
35kg |
|
型号 |
FX125 |
|
筒体内径 |
125mm |
|
锥角 |
17° |
|
溢流管直径 |
25-40mm |
|
底流口直径 |
8-18mm |
|
最大给料粒度 |
1mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
8-15m/h |
|
分级粒度 |
20-100um |
|
外形尺寸 |
260x218x620mm |
|
重量 |
10.2kg |
|
型号 |
FX125 |
|
筒体内径 |
125mm |
|
锥角 |
8° |
|
溢流管直径 |
25-40mm |
|
底流口直径 |
8-18mm |
|
最大给料粒度 |
1mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
8-15m/h |
|
分级粒度 |
20-74um |
|
外形尺寸 |
260x218x870mm |
|
重量 |
33kg |
|
型号 |
FX100 |
|
筒体内径 |
100mm |
|
锥角 |
20° |
|
溢流管直径 |
20-40mm |
|
底流口直径 |
8-18mm |
|
最大给料粒度 |
1mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
5-15m/h |
|
分级粒度 |
20-100um |
|
外形尺寸 |
260x210x525mm |
|
重量 |
8.6kg |
|
型号 |
FX100 |
|
筒体内径 |
100mm |
|
锥角 |
15° |
|
溢流管直径 |
20-40mm |
|
底流口直径 |
8-18mm |
|
最大给料粒度 |
1mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
5-15m/h |
|
分级粒度 |
20-100um |
|
外形尺寸 |
268x215x720mm |
|
重量 |
13kg |
|
型号 |
FX100 |
|
筒体内径 |
100mm |
|
锥角 |
8° |
|
溢流管直径 |
20-40mm |
|
底流口直径 |
8-18mm |
|
最大给料粒度 |
1mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
5-15m/h |
|
分级粒度 |
20-100um |
|
外形尺寸 |
365x150x1065mm |
|
重量 |
23kg |
|
型号 |
FX100 |
|
筒体内径 |
100mm |
|
锥角 |
5° |
|
溢流管直径 |
20-40mm |
|
底流口直径 |
8-18mm |
|
最大给料粒度 |
1mm |
|
给料压力 |
0.06-0.35Mpa |
|
处理能力 |
5-15m/h |
|
分级粒度 |
20-100um |
|
外形尺寸 |
365x150x1505mm |
|
重量 |
30kg |
|
型号 |
FX75 |
|
筒体内径 |
75mm |
|
锥角 |
15° |
|
溢流管直径 |
15-22mm |
|
底流口直径 |
6-12mm |
|
最大给料粒度 |
0.6mm |
|
给料压力 |
0.1-0.4Mpa |
|
处理能力 |
2-5m/h |
|
分级粒度 |
20-74um |
|
外形尺寸 |
240x230x420mm |
|
重量 |
2.2kg |
|
型号 |
FX75 |
|
筒体内径 |
75mm |
|
锥角 |
5° |
|
溢流管直径 |
15-22mm |
|
底流口直径 |
6-12mm |
|
最大给料粒度 |
0.6mm |
|
给料压力 |
0.1-0.4Mpa |
|
处理能力 |
2-5m/h |
|
分级粒度 |
5-40um |
|
外形尺寸 |
240x230x778mm |
|
重量 |
4kg |
|
型号 |
FX50 |
|
筒体内径 |
50mm |
|
锥角 |
15° |
|
溢流管直径 |
11-16mm |
|
底流口直径 |
3-8mm |
|
最大给料粒度 |
0.3mm |
|
给料压力 |
0.1-0.4Mpa |
|
处理能力 |
1-2m/h |
|
分级粒度 |
10-74um |
|
外形尺寸 |
160x137x400mm |
|
重量 |
1.5kg |
|
型号 |
FX50 |
|
筒体内径 |
50mm |
|
锥角 |
5° |
|
溢流管直径 |
11-16mm |
|
底流口直径 |
3-8mm |
|
最大给料粒度 |
0.3mm |
|
给料压力 |
0.1-0.4Mpa |
|
处理能力 |
1-2m/h |
|
分级粒度 |
10-74um |
|
外形尺寸 |
160x137x680mm |
|
重量 |
2.8kg |
|
型号 |
FX10 |
|
筒体内径 |
10mm |
|
锥角 |
4° |
|
溢流管直径 |
3-4mm |
|
底流口直径 |
2-3mm |
|
最大给料粒度 |
0.2mm |
|
给料压力 |
0.2-0.4Mpa |
|
处理能力 |
0.1-0.2m/h |
|
分级粒度 |
2-10um |
|
外形尺寸 |
30x30x195mm |
|
重量 |
|
