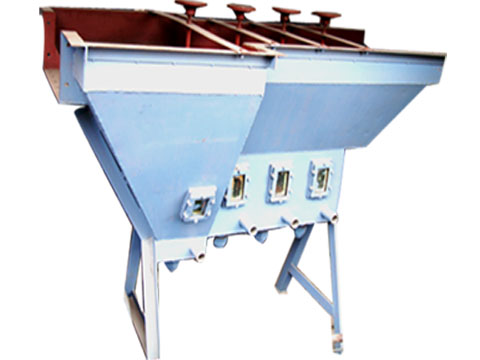

筛板式槽型水力分级机又称典瓦(Denver)型水力分级机，是利用筛板造成干涉沉降条件的设备。机体外形为一角锥形箱，箱内用垂直隔板分成4~8个分级室。每个室的断面积为200mm×200mm。在距室底一定高度处设置筛板。
筛板上钻有36~72个直径为3~5mm的筛孔。压力水由筛板下方给入，经筛孔向上流动。在筛板上方悬浮着矿粒群，进行干涉沉降分层。粗颗粒通过筛板中心孔排出，排出量用锥形塞控制。
筛板式水力分级机的优点是构造简单，不需要动力。与机械搅拌式水力分级机比较，高度较小，便于配置。可以根据选厂处理能力的不同，制成四室、六室、八室等不同的规格。这种分级机在我国中小型钨矿选矿厂应用较多。
水力分级机主要规格和技术参数：
|
水力分级机 |
|
|
项目 |
参数值 |
|
型号 |
240x240 |
|
给矿粒度 |
0-3mm |
|
给矿浓度 |
20%-26% |
|
上升水压 |
150-200 |
|
筛口尺寸 |
240x240mm |
|
生产能力 |
5-8t/h |
|
外形尺寸 |
1818x1138x1680mm |
|
型号 |
200x200 |
|
给矿粒度 |
0-3mm |
|
给矿浓度 |
20%-26% |
|
上升水压 |
150-200 |
|
筛口尺寸 |
200x200mm |
|
生产能力 |
4-5t/h |
|
外形尺寸 |
1650x1100x1600mm |
