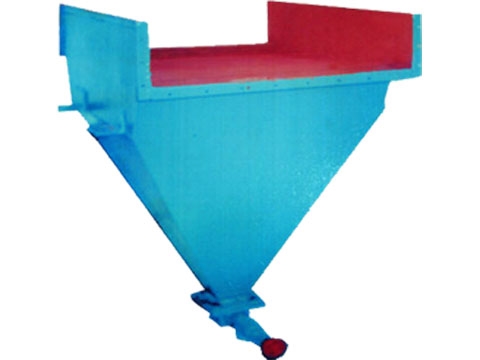

水力分级箱是一铁制的角锥箱，上部安有楔形阻砂条，下面装有分级箱底阀。通常由从200毫米到800毫米一系列宽度的分级箱用普通水槽联结而成，沉砂则由粗到细排出。
它广泛应用在摇床选别前的水力分级作业中，起到分级和分配矿量的作用，以提高摇床的选别效率。水力分级箱具有结构简单，便于维护、不消耗动力、性能可靠、操作方便等优点。
它广泛应用在摇床选别前的水力分级作业中，起到分级和分配矿量的作用，以提高摇床的选别效率。水力分级箱具有结构简单，便于维护、不消耗动力、性能可靠、操作方便等优点。
水力分级箱主要规格和技术参数：
|
YX水力旋流器 |
|
|
项目 |
参数值 |
|
型号 |
YX200 |
|
阻砂条数量 |
11条 |
|
阻砂条长度 |
180mm |
|
排水管径 |
25mm |
|
上升水压 |
1-2kg/cm² |
|
给矿粒度 |
2-3mm |
|
给矿浓度 |
20-25% |
|
耗水量 |
2-3m³/t |
|
外形尺寸 |
800x200x1000mm |
|
重量 |
0.107kg |
|
型号 |
YX300 |
|
阻砂条数量 |
11条 |
|
阻砂条长度 |
280mm |
|
排水管径 |
25mm |
|
上升水压 |
1-2kg/cm² |
|
给矿粒度 |
2-3mm |
|
给矿浓度 |
20-25% |
|
耗水量 |
2-3m³/t |
|
外形尺寸 |
800x300x1000mm |
|
重量 |
0.124kg |
|
型号 |
YX400 |
|
阻砂条数量 |
11条 |
|
阻砂条长度 |
380mm |
|
排水管径 |
25mm |
|
上升水压 |
1-2kg/cm² |
|
给矿粒度 |
2-3mm |
|
给矿浓度 |
20-25% |
|
耗水量 |
2-3m³/t |
|
外形尺寸 |
800x400x1000mm |
|
重量 |
0.148kg |
|
型号 |
YX600 |
|
阻砂条数量 |
11条 |
|
阻砂条长度 |
590mm |
|
排水管径 |
25mm |
|
上升水压 |
1-2kg/cm² |
|
给矿粒度 |
2-3mm |
|
给矿浓度 |
20-25% |
|
耗水量 |
2-3m³/t |
|
外形尺寸 |
800x600x1000mm |
|
重量 |
0.178kg |
|
型号 |
YX600 |
|
阻砂条数量 |
11条 |
|
阻砂条长度 |
790mm |
|
排水管径 |
25mm |
|
上升水压 |
1-2kg/cm² |
|
给矿粒度 |
2-3mm |
|
给矿浓度 |
20-25% |
|
耗水量 |
2-3m³/t |
|
外形尺寸 |
800x800x1000mm |
|
重量 |
0.214kg |
