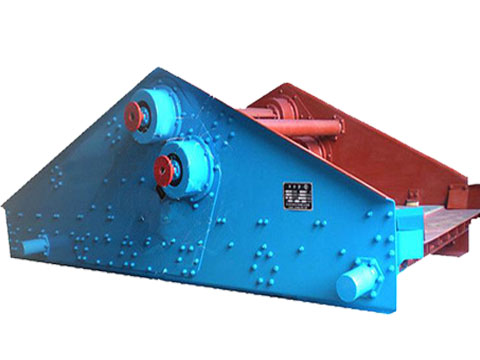

ZKB直线振动筛运动轨迹为直线，可供选煤、选矿、建材、发电、化工等行业对中细粒度废物料进行干湿筛分和脱水、脱介、脱泥作业。
ZKB直线振动筛特点
采用块偏心自同步激振器。
采用胶带弹性连轴节和万向联轴节传动。
优化结构实际提高整机可靠性和工作寿命。
ZKB直线振动筛主要规格和技术参数：
|
ZKB直线筛 |
||
|
项目 |
参数值 |
|
|
型号 |
ZKB0936 |
|
|
层数 |
1层 |
|
|
筛孔尺寸 |
5-25mm |
|
|
给料粒度 |
＜100mm |
|
|
处理量 |
40t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
3x2kw |
|
|
支点动负荷 |
工作时 |
±800N |
|
|
最大 |
’+4000N |
|
型号 |
ZKB1025 |
|
|
层数 |
1层 |
|
|
筛孔尺寸 |
8-25mm |
|
|
给料粒度 |
＜100mm |
|
|
处理量 |
60t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
3x2kw |
|
|
支点动负荷 |
工作时 |
±800N |
|
|
最大 |
’+4000N |
|
型号 |
ZKB1225 |
|
|
层数 |
1层 |
|
|
筛孔尺寸 |
8-25mm |
|
|
给料粒度 |
＜100mm |
|
|
处理量 |
80t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
3x2kw |
|
|
支点动负荷 |
工作时 |
±800N |
|
|
最大 |
’+4000N |
|
型号 |
ZKB1236 |
|
|
层数 |
1层 |
|
|
筛孔尺寸 |
10-25mm |
|
|
给料粒度 |
＜100mm |
|
|
处理量 |
100t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
5.5x2kw |
|
|
支点动负荷 |
工作时 |
±1000N |
|
|
最大 |
’+5000N |
|
型号 |
2ZKB1236 |
|
|
层数 |
2层 |
|
|
筛孔尺寸 |
25-50mm |
|
|
给料粒度 |
＜100mm |
|
|
处理量 |
150t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
5.5x2kw |
|
|
支点动负荷 |
工作时 |
±1000N |
|
|
最大 |
’+5000N |
|
型号 |
2ZKB1437 |
|
|
层数 |
2层 |
|
|
筛孔尺寸 |
25-50mm |
|
|
给料粒度 |
＜100mm |
|
|
处理量 |
200t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
5.5x2kw |
|
|
支点动负荷 |
工作时 |
±1200N |
|
|
最大 |
’+6000N |
|
型号 |
ZKB1542 |
|
|
层数 |
1层 |
|
|
筛孔尺寸 |
25-50mm |
|
|
给料粒度 |
＜100mm |
|
|
处理量 |
200t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
5.5x2kw |
|
|
支点动负荷 |
工作时 |
±1400N |
|
|
最大 |
’+7000N |
|
型号 |
ZKB1756 |
|
|
层数 |
1层 |
|
|
筛孔尺寸 |
25-50mm |
|
|
给料粒度 |
＜300mm |
|
|
处理量 |
300t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
11x2kw |
|
|
支点动负荷 |
工作时 |
±1600N |
|
|
最大 |
’+8000N |
|
型号 |
2ZKB1756 |
|
|
层数 |
2层 |
|
|
筛孔尺寸 |
25-50mm |
|
|
给料粒度 |
＜300mm |
|
|
处理量 |
400t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
11x2kw |
|
|
支点动负荷 |
工作时 |
±1800N |
|
|
最大 |
’+9000N |
|
型号 |
ZKB1836 |
|
|
层数 |
1层 |
|
|
筛孔尺寸 |
25-50mm |
|
|
给料粒度 |
＜300mm |
|
|
处理量 |
400t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
11x2kw |
|
|
支点动负荷 |
工作时 |
±1600N |
|
|
最大 |
’+8000N |
|
型号 |
2ZKB1848 |
|
|
层数 |
2层 |
|
|
筛孔尺寸 |
25-80mm |
|
|
给料粒度 |
＜300mm |
|
|
处理量 |
600t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
11x2kw |
|
|
支点动负荷 |
工作时 |
±1800N |
|
|
最大 |
’+9000N |
|
型号 |
ZKB1856 |
|
|
层数 |
1层 |
|
|
筛孔尺寸 |
25-80mm |
|
|
给料粒度 |
＜300mm |
|
|
处理量 |
500t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
11x2kw |
|
|
支点动负荷 |
工作时 |
±1800N |
|
|
最大 |
’+9000N |
|
型号 |
2ZKB1856 |
|
|
层数 |
2层 |
|
|
筛孔尺寸 |
25-80mm |
|
|
给料粒度 |
＜300mm |
|
|
处理量 |
600t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
15x2kw |
|
|
支点动负荷 |
工作时 |
±1800N |
|
|
最大 |
’+9000N |
|
型号 |
ZKB1863 |
|
|
层数 |
1层 |
|
|
筛孔尺寸 |
25-80mm |
|
|
给料粒度 |
＜300mm |
|
|
处理量 |
500t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
15x2kw |
|
|
支点动负荷 |
工作时 |
±1800N |
|
|
最大 |
’+9000N |
|
型号 |
2ZKB2065 |
|
|
层数 |
2层 |
|
|
筛孔尺寸 |
25-80mm |
|
|
给料粒度 |
＜300mm |
|
|
处理量 |
1000t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
15x2kw |
|
|
支点动负荷 |
工作时 |
±1800N |
|
|
最大 |
’+9500N |
|
型号 |
ZKB2452 |
|
|
层数 |
1层 |
|
|
筛孔尺寸 |
25-80mm |
|
|
给料粒度 |
＜300mm |
|
|
处理量 |
800t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
15x2kw |
|
|
支点动负荷 |
工作时 |
±1800N |
|
|
最大 |
’+9500N |
|
型号 |
ZKB2460 |
|
|
层数 |
1层 |
|
|
筛孔尺寸 |
25-80mm |
|
|
给料粒度 |
＜300mm |
|
|
处理量 |
800t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
15x2kw |
|
|
支点动负荷 |
工作时 |
±2000N |
|
|
最大 |
’+10000N |
|
型号 |
2ZKB3060 |
|
|
层数 |
2层 |
|
|
筛孔尺寸 |
25-80mm |
|
|
给料粒度 |
＜300mm |
|
|
处理量 |
1000t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
22x2kw |
|
|
支点动负荷 |
工作时 |
±3000N |
|
|
最大 |
’+15000N |
|
型号 |
ZKB3060 |
|
|
层数 |
1层 |
|
|
筛孔尺寸 |
25-80mm |
|
|
给料粒度 |
＜300mm |
|
|
处理量 |
1500t/h |
|
|
双振幅 |
6-8mm |
|
|
振动方向角 |
45° |
|
|
电动机功率 |
22x2kw |
|
|
支点动负荷 |
工作时 |
±3000N |
|
|
最大 |
’+15000N |
